叠层陶瓷电感的摆放位置对电感量的影响

电感器的内部电极为螺旋线圈结构，其等效电路为电感量L0的电感与阻值R0的电阻串联后再与电容量C0的电容并联，如下图所示。

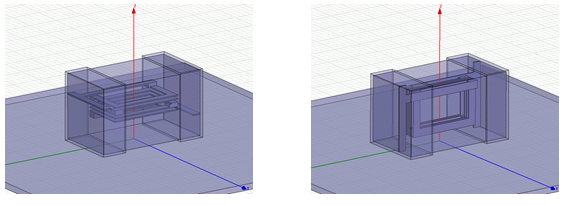

其中，L0为线圈产生的电感量；R0来源于线圈的直流电阻和瓷体产生的损耗（对陶瓷电感，主要是瓷体的介电损耗，该损耗随频率而变化）；C0则包括：各层线圈之间的杂散电容；线圈与端电极间的电容；线圈与地之间的电容。计算得，电感器的等效电感量为：当电感器当按照不同的摆放方向测试时，电感器的线圈电极与地的位置状态存在差异，导致线圈与地之间的电容不同，因而，使电感器的等效电感量存在差异。




实际应用中，电感器还会受周边器件影响。如：周边器件产生的磁通耦合到电感器，引起L0变化；电感器与周边器件之间的电容使C0变化等。而电感器以不同方向摆放时，这些影响都将有所差异，都将导致电感器的等效电感量出现差异，进而影响电感器在线路中的使用。
