绕线贴片电感结构是怎样的？

绕线电感结构组成部分？

绕线电感主要由骨架，绕线以及磁性材料组合而成。

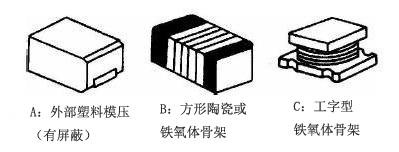

A型是内部有骨架绕线，外部有磁性材料屏蔽，经塑料模压封装的结构；B型是用长方形骨架绕线而成（骨架有陶瓷骨架或铁氧体骨架），两端头供焊接用；C型为工字型陶瓷、铝或铁氧体骨架，焊接部分在骨架底部。


它有三种外形，如上图所示。

绕线电感结构特点是怎样的？

A型结构有磁屏蔽，与其他电感之间相互影响小，可高密度安装；B型尺寸最小，C型尺寸最大。绕线贴片电感器的工作频率主要取决于骨架材料。例如，采用空心或铝骨架的电感器是高频电感器，采用铁氧体的骨架则为中、低频电感器。

绕线电感用什么线？

绕线贴片电感器是用漆包线绕在骨架上做成的，根据不同的骨架材料，不同的匝数而有不同的电感量及Q值。
